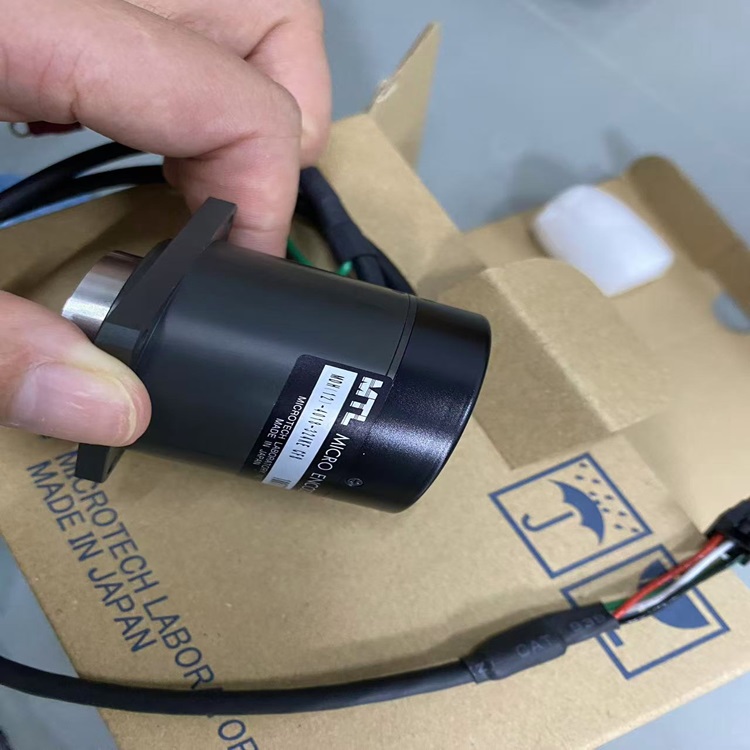

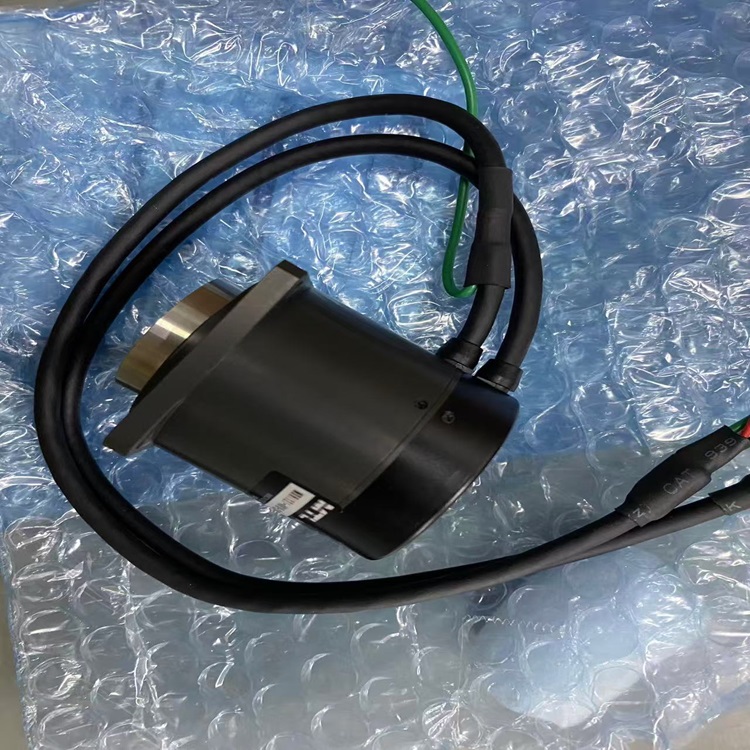

MTL小型直驅電機MDH系列MDH(12)-4018-324KE
MTL小型直驅電機MDH系列MDH(12)-4018-324KE
MTL小型直驅電機MDH系列MDH(12)-4018-324KE
MTL小型直驅電機MDH系列MDH(12)-4018-324KE
MTL小型直驅電機MDH系列MDH(12)-4018-324KE
MTL小型直驅電機MDH系列MDH(12)-4018-324KE

MTL小型直驅電機MDH系列MDH(12)-4018-324KE

MTL 的低速高扭矩 μDD 電機系列屬于其較為常見的電機型號，具體如下 2 ： ? MDS/MDH - 20 系列：具有空心、高扭矩小型化的特點，適用于一些對空間要求較高且需要一定扭矩輸出的高精度定位應用場景。 ? MDS/MDH - 40 系列：同樣屬于空心高扭矩小型化電機，相比 20 系列，在扭矩、尺寸或其他性能方面可能有所不同，以滿足不同設備的需求。 ? MDH - 70 系列：延續了空心、高扭矩的特性，可應用于需要較大扭矩和高精度定位的自動化設備、精密儀器等領域。 ? MC110 系列：是該品牌下的一款電機，具體性能特點可能與其他系列有所差異，但同樣圍繞高扭矩、高精度定位以及緊湊設計等方面展開，以適應不同的工業應用環境。 ? MDC - 13 系列：具備空心軸結構，在一些需要通過空心軸來實現其他功能（如穿線、安裝其他部件等）的設備中較為適用，同時保持了高扭矩和較好的定位精度。? MTL 的 μDD 電機具有外徑尺寸范圍廣（φ13 至 φ76mm）、分辨率高（256 至 131,072）等特點，能適應多種不同的應用場景和精度要求
Parameter

規格參數

日本 MTL 電機有多個系列，以下是其主要型號及特點 2 ： 1. MDS - 13 系列： ? 是世界上最小的直接驅動電機，適用于電子元件等輕量工作的夾具和機器人手。 ? 機身直徑 φ13mm，機身長度有 25.4mm、31.4mm、37.4mm 三種。 ? 最大扭矩為 7mN?m、15mN?m、25mN?m，最大速度 3000rpm，最大分辨率 11 位。   2. MDS/MDH - 20 系列： ? 屬于世界上最小的全空心軸型伺服電機，適合末端執行器（手、夾具、z - θ 單元）以及結合低減速比齒輪的小型機器人手。 ? 機身直徑 φ21mm，機身長度有 31.5mm、37.5mm、43.5mm 三種。 ? 最大扭矩為 40mN?m、90mN?m、130mN?m，最大速度 3000rpm，最大分辨率 288,000p/r（4 倍頻后），18 位，空心直徑 φ2.6mm（MDH 型）。   3. MDS/MDH - 30 系列： ? 適用于高精度點膠機和小型萬向節驅動。 ? 機身直徑 φ30mm，機身長度有 31.5mm、37.5mm、43.5mm 三種。 ? 最大扭矩為 140mN?m、280mN?m、420mN?m，最大速度 1000rpm，最大分辨率 432,000p/r（4 倍頻后），19 位，空心直徑 φ4mm（MDH 型）。   4. MDS/MDH - 40 系列： ? 適用于末端執行器（輸送 θ 軸、對準應用）、生產設備自動化和機器人（手腕等效）。 ? 機身直徑 φ40mm，機身長度有 31.5mm、37.5mm、43.5mm 三種。 ? 最大扭矩為 0.33N?m、0.70N?m、1.0N?m，最大速度 450rpm，最大分辨率 1,296,000p/r（4 倍頻后），20 位，空心直徑 φ6mm（MDH 型）。   5. MDH (12) - 40 系列： ? 是 MDH - 40 系列的內徑擴大型，可在 φ12mm 的內徑中放置電纜、激光器等。 ? 機身直徑 φ40mm，機身長度有 31.5mm、37.5mm、43.5mm 三種。 ? 最大扭矩為 0.33N?m、0.70N?m、1.0N?m，最大速度 450rpm，最大分辨率 1,296,000p/r（4 倍頻后），空心直徑 φ12mm。   6. MDH - 60 系列： ? 為小型大直徑空心軸電機，適用于末端執行器、機器人關節等。 ? 機身直徑 φ60mm，機身長度有 31.5mm、37.5mm、43.5mm 三種。 ? 最大扭矩為 1.1N?m、2.1N?m、2.7N?m，最大速度 300rpm，最大分辨率 2,000,000p/r（4 倍頻后），20 位，空心直徑 φ20mm。   7. MDH - 70 系列： ? 同樣是小型大直徑空心軸電機，適用于分度臺、旋轉執行器替換和機器人（肘部和肩部等效）。 ? 機身直徑 φ70mm，機身長度有 31.5mm、37.5mm、43.5mm 三種。 ? 最大扭矩為 1.0N?m、2.2N?m、3.1N?m，最大速度 200rpm，最大分辨率 2,592,000p/r（4 倍頻后），21 位，空心直徑 φ25mm。   8. MC - 200 系列：是一款小型伺服驅動器，可最大限度地發揮 μDD 電機的性能。 9. MC - 200C 系列：超小型但高輸出，可達 18 Arms（25A），與日本新能源產業技術綜合開發機構（NEDO）、慶應義塾大學觸覺研究中心和野崎實驗室合作開發，適合機器人手、仿人機器人和機器人手臂。

Particulars

產品詳情

日本 MTL 電機是 MTL 株式會社的產品，該公司成立于 1981 年，最初從開發編碼器核心部件狹縫板起家，后來發展到生產各種類型的編碼器主體以及超小型直驅電機。

高精度：搭配高性編碼器，分辨率高達 1arc.sec，能夠?qū)崿F(xiàn)對物體位移、角度等的精確測量，可滿足精密加工、智能制造等領域?qū)y(cè)量精度的嚴格要求。

高扭矩：采用高性能永磁材料和高密度線圈繞組，實現了大扭矩，還能達到以往 AC 伺服電機約 3 倍的轉矩密度。

超小尺寸：編碼器與電機一體化設計，有效減小了整體尺寸，其中微型 DD 馬達是目前全球最小尺寸的一體式中空 DD 馬達。

高剛性軸承：采用角接觸球軸承等高剛性軸承，可承載更大負載質量，能直接組裝工件，適用于需要承受高負荷的應用場景。

中空設計：標準中空（6mm、12mm）設計，可通光路、CCD 影像、線 / 管等，方便在一些特殊應用中進行集成和布線。

定制化服務：可根據客戶的具體應用需求進行定制化設計，滿足不同客戶的特殊要求。

產品類型

MDS 和 MDH 系列超小型中空 DD 馬達：即微型通孔力矩電機，尺寸超小，集成度高，適用于對空間要求苛刻的場合。

φ13mm-φ70mm 高精度 DD 馬達：分辨率可到 648,000P/R、21bit，能滿足多種高精度控制需求
