規格參數
1. 閥體設計
- 結構類型：直通式螺紋連接止回閥，采用緊湊的超小型輕量化設計（參考同系列CV型尺寸，高度約30-50mm）。
- 連接方式：標準螺紋接口（如NPT、BSPT），適配1/8"至1/2"管徑，支持在線安裝且無方向性要求 。
- 材質選擇：
- 本體：黃銅（C3604BD-F）或不銹鋼（SUS316），滿足食品級、化工等高腐蝕環境需求。
- 挺桿：NBR、EPDM、特氟龍或SUS316，可根據介質特性定制。
- 彈簧：SUS316不銹鋼，抗疲勞壽命超過10萬次。
2. 性能指標
- 工作壓力：真空至3MPa，標準開裂壓力為7kPa，可定制1kPa、20kPa、50kPa或70kPa選項。
- 適用溫度：-20℃至120℃（根據密封材質不同，特氟龍可達150℃）。
- 泄漏等級：采用O型圈密封系統，逆壓測試達20kPa時零泄漏，符合ISO 5208 Class IV標準。
- 流量特性：通徑設計優化流體阻力，Cv值范圍0.3-1.5（依尺寸而異），適用于空氣、水、蒸汽、油類等牛頓流體。
產品詳情
日本OSCAR VALVE山本產業的產品線以精密流體控制閥門為主，核心型號覆蓋止回閥、單向閥、液壓閥等多個系列。
一、止回閥系列（Check Valve）
1. CVP系列：全通徑低壓止回閥
- 核心特點：超小尺寸設計（高度約30-50mm），支持真空至3MPa壓力范圍，標準開裂壓力7kPa，可定制1-70kPa選項。
- 典型型號：

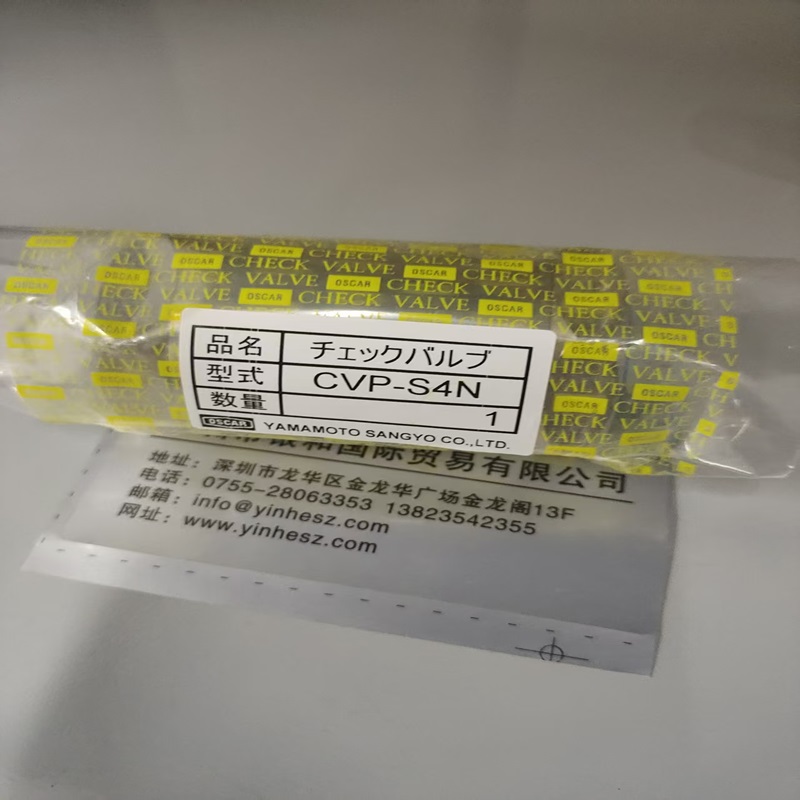

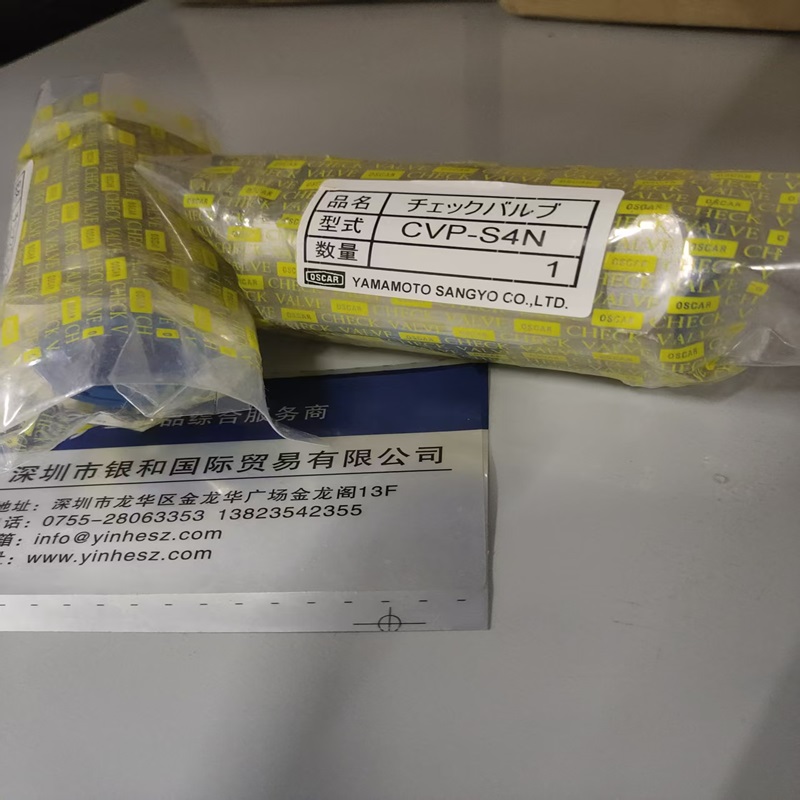

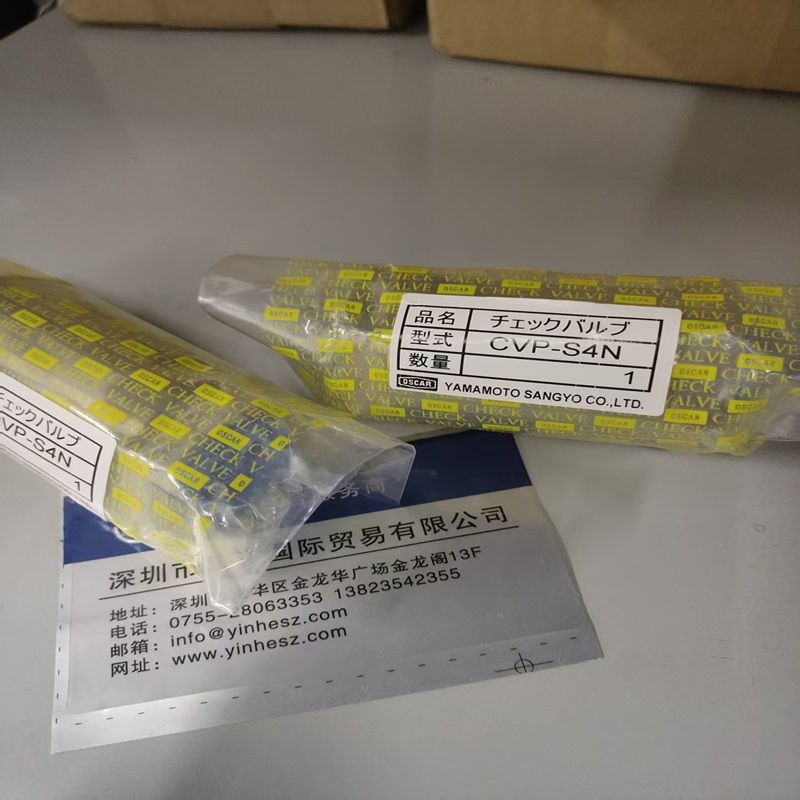

- CVP-S4N：黃銅本體，1/4"螺紋接口，適用于空氣、水、油類。
- CVP-B8N：不銹鋼材質，1/2"接口，特氟龍密封，耐強酸強堿。
- 應用場景：食品飲料灌裝線、半導體潔凈氣體管道、液壓系統壓力保持。
2. CVA系列：小型止回閥
- 核心特點：模塊化設計，支持快速更換密封組件，零泄漏（逆壓20kPa測試），適配1/8"至1"管徑。
- 典型型號：
- CVA-2：黃銅本體，1/4"接口，用于氣動回路防逆流。
- CVA-8：不銹鋼材質，1"接口，符合FDA認證，適用于乳制品行業。
- 認證：不銹鋼型號通過EC 1935/2004食品級認證。
3. CVH系列：液壓專用止回閥
- 核心特點：抗沖擊設計，彈簧輔助關閉結構，可承受3.5MPa高壓，適配液壓油、水乙二醇等介質。
- 典型型號：
- CVH-1：1/4"接口，用于注塑機液壓回路。
- CVH-8：1"接口，帶Y型流道設計，壓降降低30%。
- 技術參數：開裂壓力可選7-50kPa，密封材質包括NBR、EPDM、特氟龍。
4. CVK系列：高壓止回閥
- 核心特點：金屬+軟密封復合結構，可耐受32MPa超高壓，ATEX防爆認證可選（需定制）。
- 典型型號：
- CVK-B3N：3/8"接口，用于高壓清洗設備。
- CVK-S3S：1/2"接口，抗水錘設計，適用于壓縮機排氣管道。
- 應用場景：石油化工、高壓液壓系統、能源設備。
5. 2400XT系列：大口徑不銹鋼止回閥
- 核心特點：晶片型結構，安裝無方向性，支持RC1/2"至8"大管徑，最高工作溫度220℃。
- 典型型號：
- 2420XTV：1/2"接口，SUS316材質，用于水處理臭氧發生裝置。
- 2425XTV：2"接口，拜頓密封，適配蒸汽和腐蝕性介質。
- 優勢：可在線拆卸檢查單元，維護成本降低50%。
6. LCM系列：經濟型氣體真空止回閥
- 核心特點：輕量化設計（約50-80g），支持真空至3.5MPa，9種尺寸可選，適配1/8"至2"管徑。
- 典型型號：
- LCM-1：1/8"接口，黃銅材質，用于真空吸附設備。
- LCM-8：1"接口，不銹鋼材質，用于鍋爐燃氣管道。
- 性價比：價格比CVP系列低30%，適合預算敏感型場景。
二、單向閥及特殊應用系列
1. BBC系列：球式單向閥
- 核心特點：浮動球設計，零泄漏（逆壓20kPa），適配高粘度流體。
- 典型型號：
- BBC-B2N：1/4"接口，NBR密封，用于潤滑油管路。
- BBC-B3N：3/8"接口，特氟龍涂層，耐受含氯溶劑。
- 結構優勢：球面密封面積大，抗顆粒雜質能力優于傳統閥瓣式。
2. UC系列：低壓單向閥
- 核心特點：超低壓開啟（1kPa），適配微壓氣體控制，如半導體工藝中的N?吹掃回路。
- 典型型號：
- UC-S3V：3/8"接口，黃銅材質，用于實驗室儀器。
- UC-S2V：1/4"接口，SUS316材質，符合GMP標準。
- 認證：通過ISO 13485醫療器械質量管理體系認證。
3. VAL系列：通用型止回閥
- 核心特點：鍛造黃銅本體，支持3MPa高壓，適配水、蒸汽、油類等多種介質。
- 典型型號：
- VAL-2：1/4"接口，NBR密封，用于中央空調冷凝水系統。
- VAL-16：2"接口，拜頓密封，耐受220℃高溫蒸汽。
- 安裝方式：螺紋連接，支持垂直或水平安裝。
三、液壓與氣動控制系列
1. CVN系列：螺絲型液壓止回閥
- 核心特點：內螺紋直接安裝于油路塊，節省空間，適配液壓油、水基介質。
- 典型型號：
- CVN-2N：1/4"接口，開啟壓力7kPa，用于注塑機保壓回路。
- CVN-F3N：3/8"接口，特氟龍涂層，抗乳化液壓油。
- 技術參數：工作溫度-20℃至120℃，流量系數Cv=0.8-2.5。
2. PBC系列：氣門式單向閥
- 核心特點：彈簧預緊式結構，快速響應（<50ms），適配高壓氣動回路。
- 典型型號：
- PBC-B2N：1/4"接口，NBR密封，用于自動化生產線氣缸控制。
- PBC-B4N：1/2"接口，SUS316材質，耐受-40℃低溫。
- 應用案例：某汽車廠焊接機器人氣動系統，實現毫秒級換向控制。
