一、Y型過濾器產品概述
工奧牌Y型過濾器是輸送介質的管道系統不可缺少的一種裝置，通常安裝在水力控制閥或其它設備的進口端，其作用是清除介質中的性雜質，以保護設備管道上的配件免受磨損和堵塞。目前，我國基本上都采用R406型除污器，該除污器體積大、阻力大，安裝不方便，而且排污時間長，成本高，未能很好地滿足廣大用戶的要求。我廠Y型過濾器針對以上問題，進行改進制作，研制成這類系列的過濾器，其外形基本相同(Y型)，內部件全部采用不銹鋼，堅固耐用。該過濾器體積小，濾眼細、阻力小、效率高、安裝檢修方便、成本低，并排氣時間短，能滿足各種管道的需求，可用于水、蒸氣、油品、尿素、氧化性介質等多種介質。
Y型過濾器要根據用戶需要設置過濾網的目數，一般通水網為18-30目，通氣網為40-100目，通油網為100-480目。Y型過濾器還可與伸縮節組成具有安裝長度可調節的Y型拉桿伸縮過濾器。
二、Y型過濾器主要技術參數表
|
型號 |
公稱壓力(MPa) |
耐壓試驗壓力(MPa) |
工作壓力(MPa) |
|
GL41H |
1.0 |
1.1 |
1.0 |
|
1.6 |
1.8 |
1.6 |
|
|
2.5 |
3.8 |
2.5 |
|
|
4.0 |
4.4 |
4.0 |
三、Y型過濾器主要零件部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|
1 |
閥體 |
碳鋼、不銹鋼 |
|
2 |
濾芯網 |
不銹鋼 |
|
3 |
墊片 |
金屬石墨 |
|
4 |
濾網蓋 |
碳鋼、不銹鋼 |

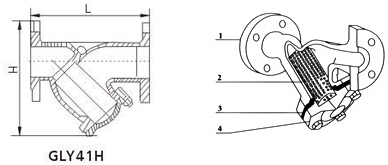

四、Y型過濾器主要外型尺寸表
|
公稱通徑 |
L |
H |
|
DN15 |
130 |
69 |
|
DN20 |
145 |
70 |
|
DN25 |
160 |
72 |
|
DN32 |
180 |
90 |
|
DN40 |
200 |
110 |
|
DN50 |
220 |
120 |
|
DN65 |
250 |
150 |
|
DN80 |
285 |
180 |
|
DN100 |
300 |
190 |
|
DN125 |
350 |
215 |
|
DN250 |
380 |
250 |
|
DN200 |
480 |
290 |
|
DN250 |
560 |
355 |
|
DN300 |
610 |
420 |
|
DN350 |
695 |
500 |
|
DN400 |
780 |
620 |
|
DN450 |
850 |
700 |
|
DN500 |
900 |
765 |
如果客戶項目當中有應用到Y型過濾器，歡迎客戶下單、訂購
